BAS70CDW datasheet(2/2 Pages) DIOTEC

2 / 2 page

BAS70DW, BAS70ADW, BAS70CDW, BAS70SDW

Characteristics 1)

Kennwerte 1)

Forward voltage

Durchlass-Spannung

Tj = 25°C

IF =

1 mA

15 mA

< 410 mV

< 1000 mV

Leakage current

Sperrstrom

)

Tj = 25°C

VR =

50 V

< 100 nA

Junction capacitance

Sperrschichtkapazität

VR = 0 V, f = 1 MHz

typ. 2 pF

Reverse recovery time

Sperrverzug

IF = 10 mA über/through

IR = 10 mA bis/to IR = 1 mA

trr

< 5 ns

Thermal resistance junction to ambient (per package)

Wärmewiderstand Sperrschicht – Umgebung (per Gehäuse)

RthA

< 500 K/W 3)

Disclaimer: See data book page 2 or website

Haftungssauschluss: Siehe Datenbuch Seite 2 oder Internet

Valid per diode, unless otherwise specified

Gültig pro Diode, wenn nicht anders angegeben

Tested with pulses tp = 300 µs, duty cycle ≤ 2%

Gemessen mit Impulsen tp = 300 µs, Schaltverhältnis ≤ 2%

Mounted on 3 mm2 copper pads per terminal

Montage auf 3 mm2 Kupferbelag (Lötpads) je Anschluss

http://www.diotec.com/

120

100

[%]

FAV

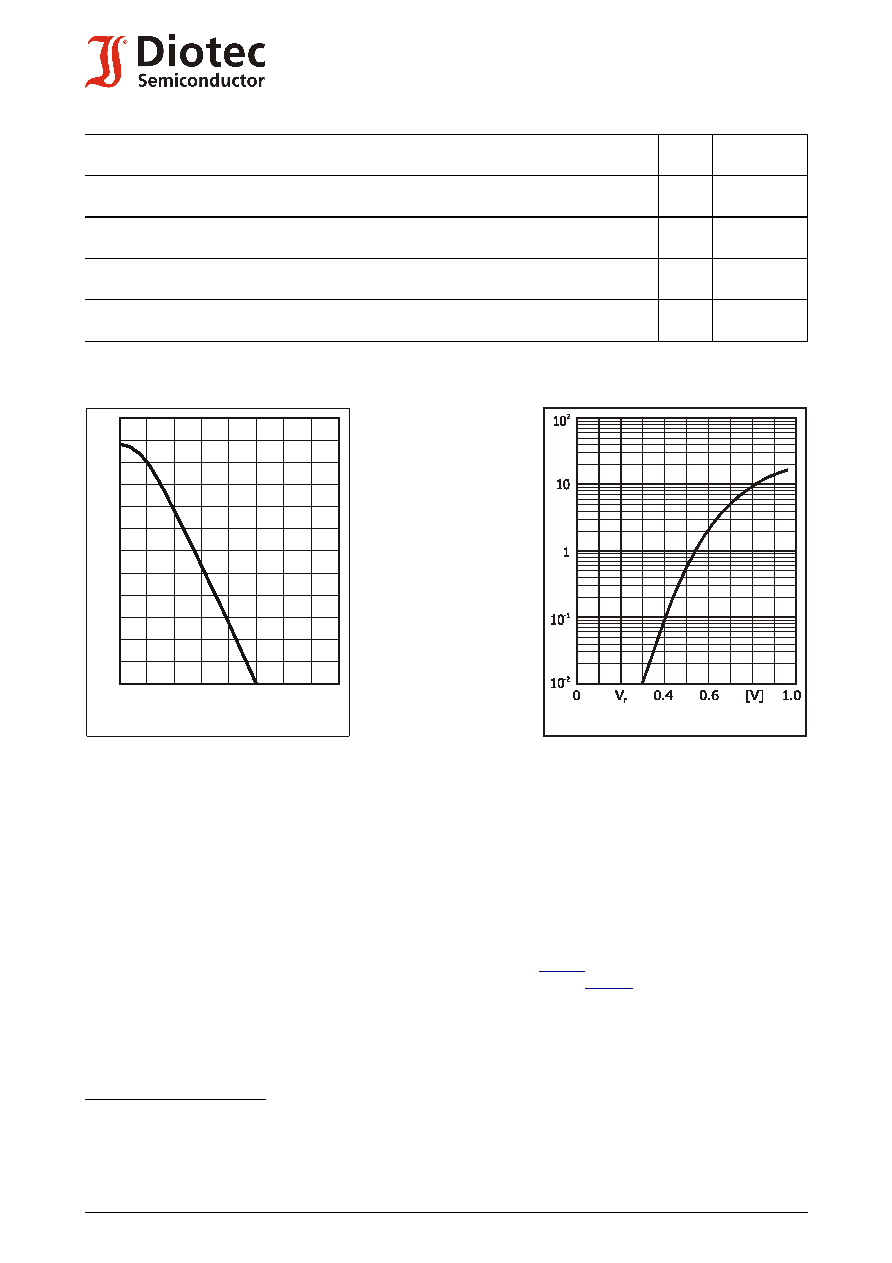

Rated forward current versus ambient temperature )3

Zul. Richtstrom in Abh. von der Umgebungstemp. )3

[°C]

150

100

[A]

Forward characteristics (typical values)

Durchlasskennlinien (typische Werte)
