Data Sheet S15535EJ3V0DS
4
µPD720100A

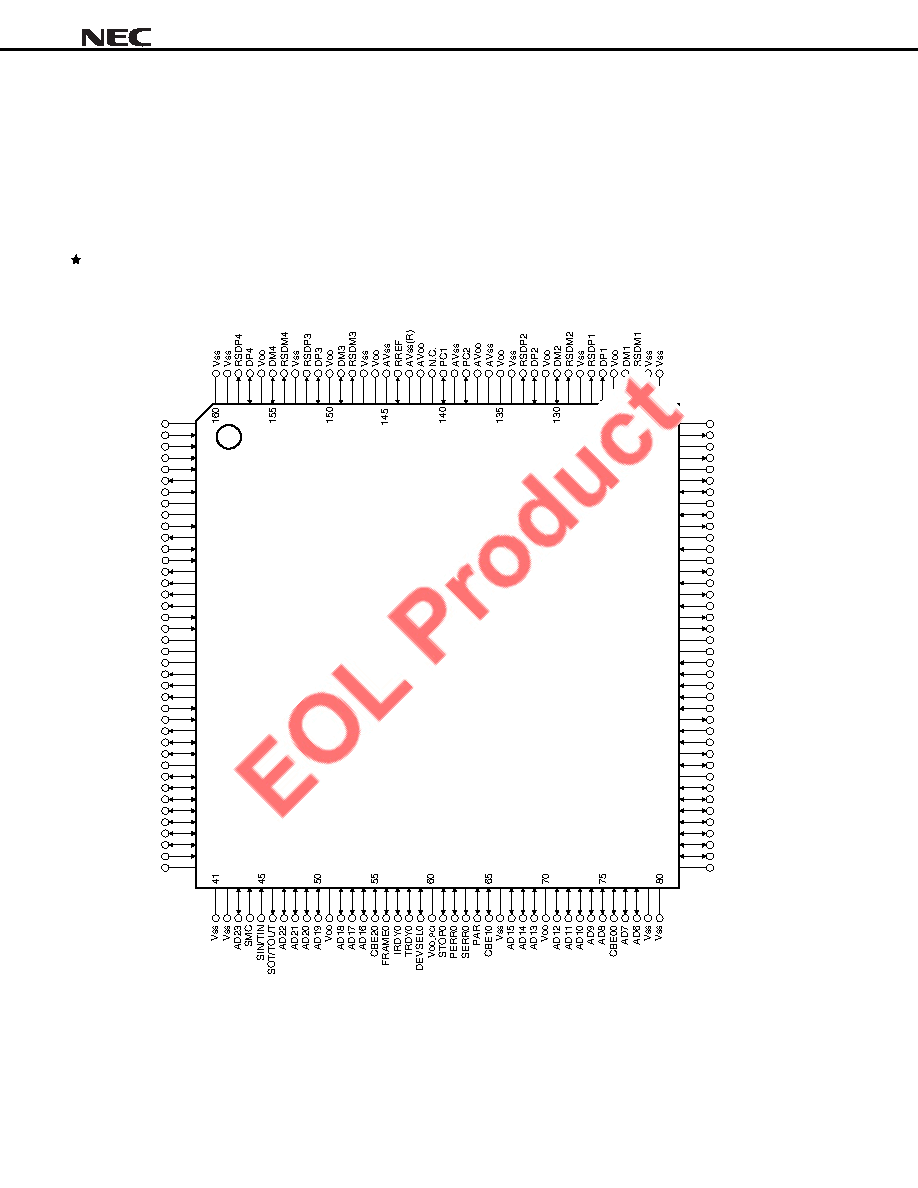

PIN CONFIGURATION
• 160-pin plastic LQFP (Fine pitch) (24 × 24)
µPD720100AGM-8ED
µPD720100AGM-8EY
µPD720100AGM-8EY-A
Top View
VDD
NTEST1
NTEST2
TEST
XT1/SCLK
XT2
LEGC
VDD
VSS
VCCRST0
SMI0
IRI1
IRI2
IRO1
IRO2
A20S
PME0
PCLK
VBBRST0
VDD
VSS
VDD_PCI
INTA0
INTB0
INTC0
PIN_EN
GNT0
REQ0
AD31
AD30
VSS
AD29
AD28
AD27
AD26
AD25
AD24
CBE30
IDSEL
VDD
VDD
SELCLK
N.C.
SELDAT
VSS
RSDP5
DP5
VDD
DM5
RSDM5
VSS
CLKSEL
VSS
PPON5
TEB
PPON4
SCK/TCLK
PPON3
PPON2
VSS
VDD
OCI3
AMC
OCI4
OCI2
OCI5
PPON1
OCI1
SRMOD
SRCLK
SRDTA
VDD_PCI
CRUN0
AD0
AD1
AD2
AD3
AD4
AD5
VDD
1
5
10
15
20
25
35
30
81
85
90
95
100
105
110
115
120
40
