 4 / 18 page
background image
– 47 –
– 48 –
HCD-V818

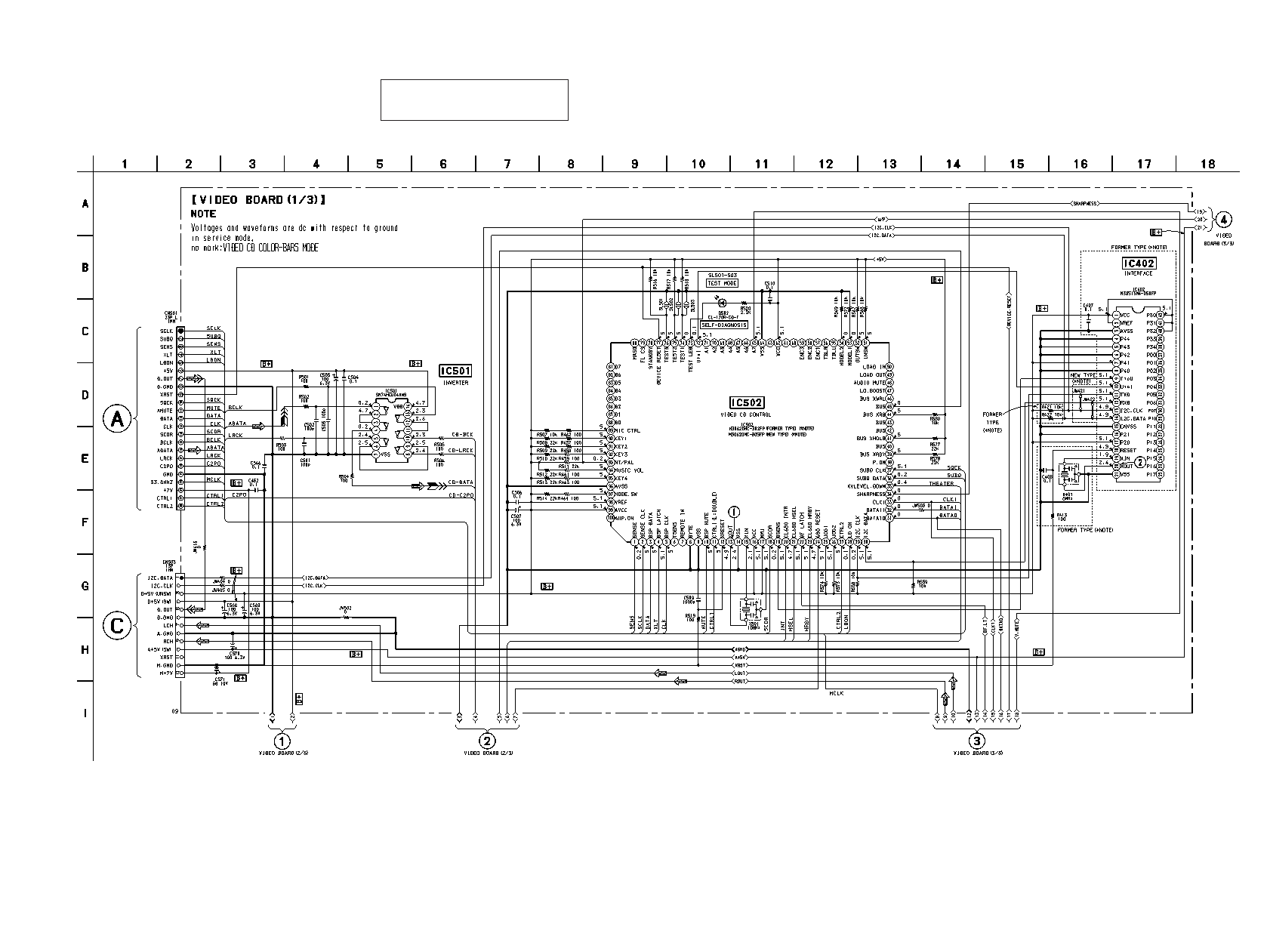

8-8. SCHEMATIC DIAGRAM – VIDEO (1/3) SECTION –
• See page 36 for Waveforms.
• See page 89 for IC Pin Functions.
(SEE PAGE 12)
(Page 37)
(Page 58)
(Page 49)
(Page 49)
(Page 51)
(Page 51)
* Note
When replacing IC502, refer to “IC502 of
video Board” in “Service Note” (page 13).
