TP4058

图

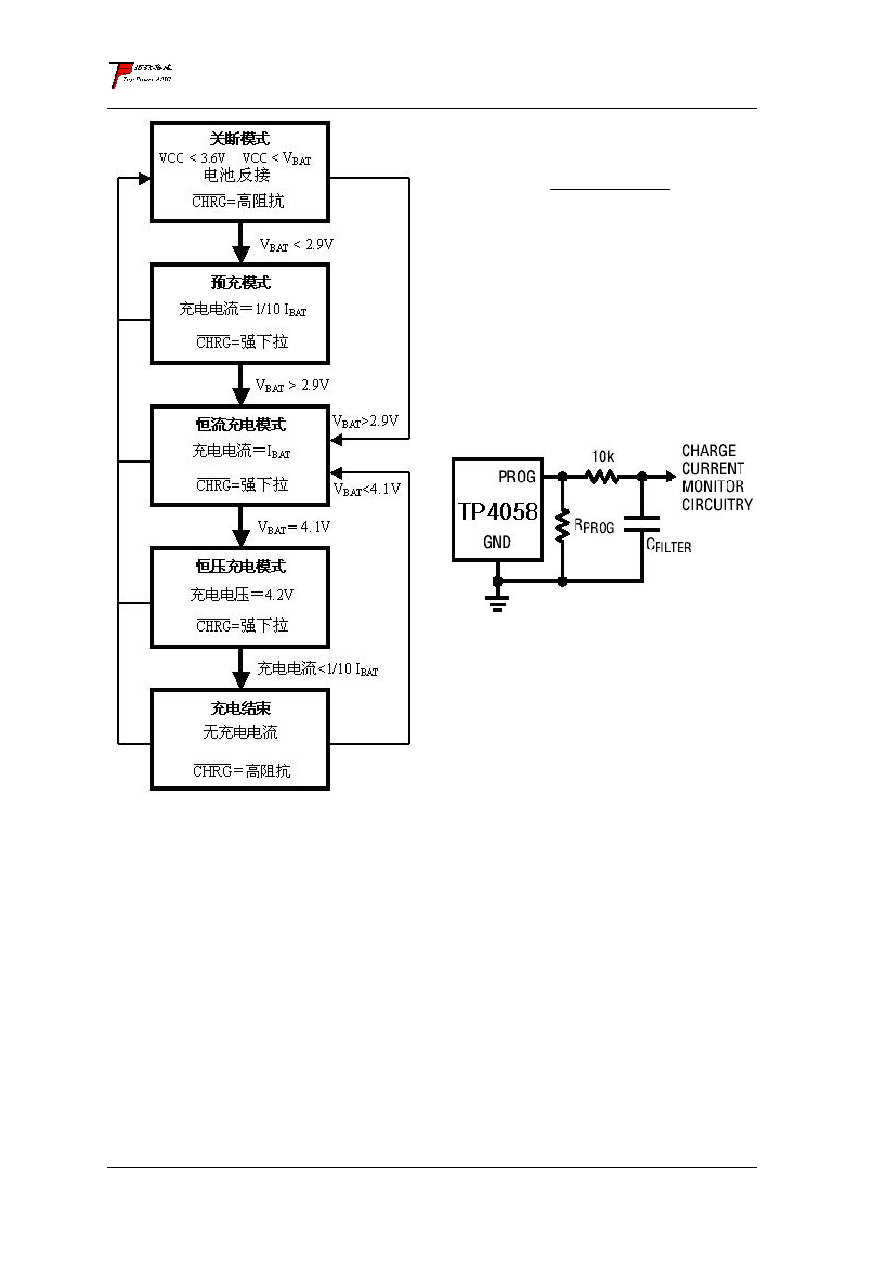

2：一个典型充电循环的状态图

稳定性的考虑

只要电池与充电器的输出端相连，恒定电

压模式反馈环路就能够在未采用一个外部电

容器的情况下保持稳定。在没有接电池时，为

了减小纹波电压，建议采用一个输出电容器。

当采用大数值的低

ESR 陶瓷电容器时，建议

增加一个与电容器串联的

1Ω电阻器。如果使

用的是钽电容，则不需要串联电阻器。

在恒定电流模式中，位于反馈环路中的是

PROG 引脚，而不是电池。恒定电流模式的稳

定性受

PROG 引脚阻抗的影响。当 PROG 引

脚上没有附加电容会减小设定电阻器的最大

容许阻值。

PROG 引脚上的极点频率应保持在

CPROG，则可采用下式来计算 RPROG 的最大电

阻值：

PROG







对用户来说，他们更感兴趣的可能是充电

电流，而不是瞬态电流。例如，如果一个运行

在低电流模式的开关电源与电池并联，则从

BAT 引脚流出的平均电流通常比瞬态电流脉

冲更加重要。在这种场合，可在

PROG 引脚

上采用一个简单的

RC 滤波器来测量平均的电

池电流（如图

3 所示）。在 PROG 引脚和滤波

电容器之间增设了一个

10k 电阻器以确保稳

定性。

图

3：隔离 PROG 引脚上的容性负载

和滤波电路

功率损耗

TP4058 因热反馈的缘故而减小充电电流

的条件可通过

IC 中的功率损耗来估算。这种

功率损耗几乎全部都是由内部

MOSFET 产生

的――这可由下式近似求出：

BAT







)

(

式中的

PD 为耗散的功率，VCC 为输入电源电

压，

VBAT 为电池电压，IBAT 为充电电流。当热

反馈开始对

IC 提供保护时，环境温度近似为：







 120

BAT











)

(

120

实例：通过编程使一个从

5V USB 电源获得工

作电源的

TP4058 向一个具有 3.75V 电压的放

电锂离子电池提供

400mA 满幅度电流。假设

 为 150℃/W（请参见电路板布局的考虑），

当

TP4058 开始减小充电电流时，环境温度近

似为：

150

)

400

(

)

(

120





























120

150

120
